Beschreibung

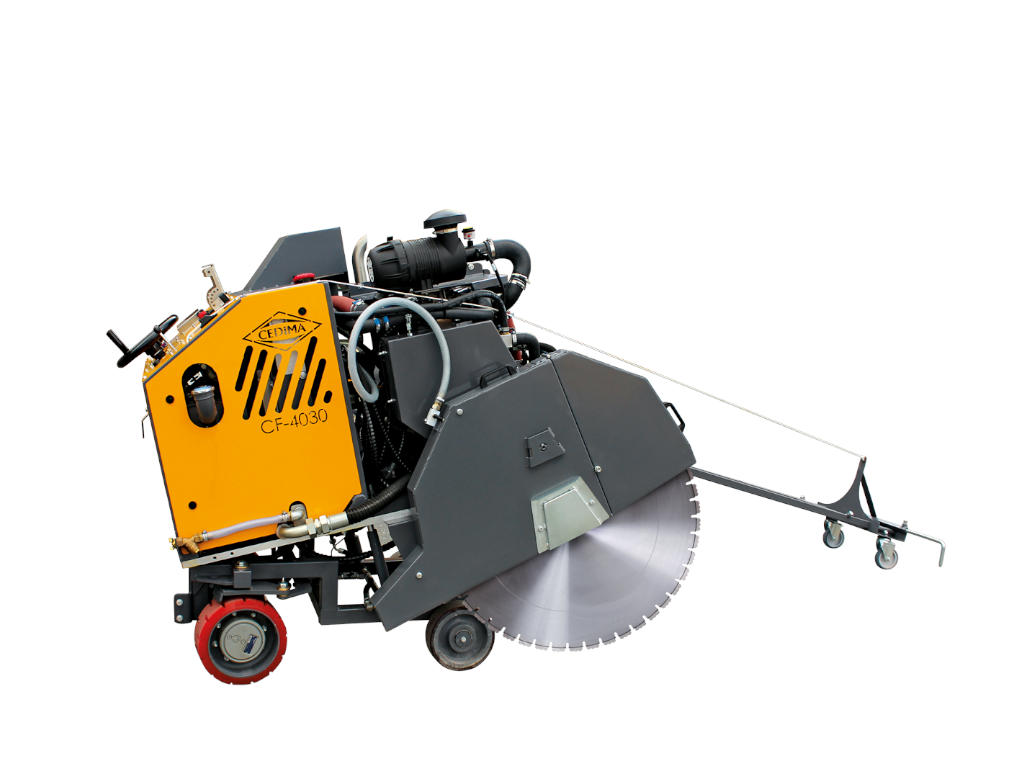

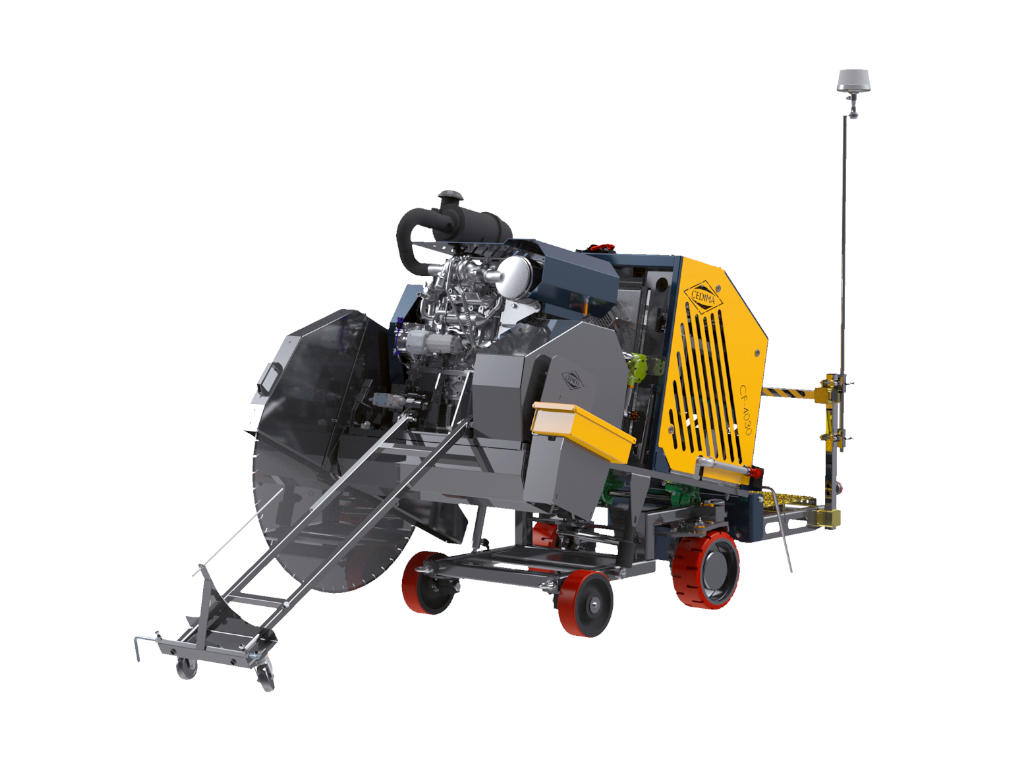

Der Fugenschneider CEDIMA CF-4030 D ist ein leistungsstarker Profi-Fugenschneider für anspruchsvolle Schneidarbeiten in Beton und Asphalt. Mit einer maximalen Schnitttiefe von 410 mm, einem Sägeblattdurchmesser von bis zu 1.000 mm und einem kraftvollen Doosan-Dieselmotor mit 45 kW beziehungsweise 61,2 PS eignet sich die Maschine besonders für den professionellen Dauereinsatz im Straßenbau, Tiefbau, Hochbau sowie bei umfangreichen Sanierungs- und Rückbauarbeiten.
Trotz seiner hohen Leistung wurde der CEDIMA CF-4030 D speziell für Arbeiten auf engen und verwinkelten Baustellen entwickelt. Der hydraulische Vorschub und die hydraulische Lenkung ermöglichen eine kontrollierte, präzise Führung der Maschine. Dadurch lassen sich gerade und saubere Schnitte auch unter anspruchsvollen Baustellenbedingungen zuverlässig ausführen.
Die Schnitttiefenzustellung erfolgt elektrohydraulisch. Eine elektrische Schnitttiefenmessung unterstützt den Bediener dabei, die gewünschte Schnitttiefe exakt einzuhalten. Je nach eingesetztem Diamant-Sägeblatt sind Schnitttiefen zwischen 210 und 410 mm möglich. Die variable Schneidwellendrehzahl erlaubt eine optimale Anpassung an unterschiedliche Sägeblattdurchmesser und Schneidaufgaben.
Der leistungsstarke HD Doosan D18 Dieselmotor erfüllt die aktuelle Abgasnorm Stufe 5. Der turbogeladene Motor verfügt über Ladeluftkühlung, eine wassergekühlte Abgasrückführung und ein Abgasnachbehandlungssystem. Damit verbindet der CEDIMA Diesel-Fugenschneider eine hohe Schneidleistung mit zeitgemäßer Abgastechnik.
Die Aufnahme des Diamant-Sägeblattes ist wahlweise auf der rechten oder linken Maschinenseite möglich. Dadurch kann der Fugenschneider flexibel an Mauern, Bordsteinen, Fahrbahnrändern und anderen Hindernissen entlanggeführt werden. Verwendet werden können Diamant-Sägeblätter mit einem Durchmesser von 600 bis 1.000 mm und einer Bohrung von 35 mm plus 6-Loch-Aufnahme.
Zur serienmäßigen Ausstattung gehören unter anderem ein Blattschutz für Sägeblätter bis 1.000 mm, eine Wasserpumpe, ein Schneidwellensatz für Sägeblätter von 600 bis 1.000 mm, ein teleskopierbares Visier, die hydraulische Lenkung sowie eine ausfallsichere Feststellbremse. Die Wasserführung durch die Schneidwelle sorgt während des Nassschnitts für eine zuverlässige Kühlung des Diamant-Sägeblattes und reduziert gleichzeitig die Staubentwicklung.

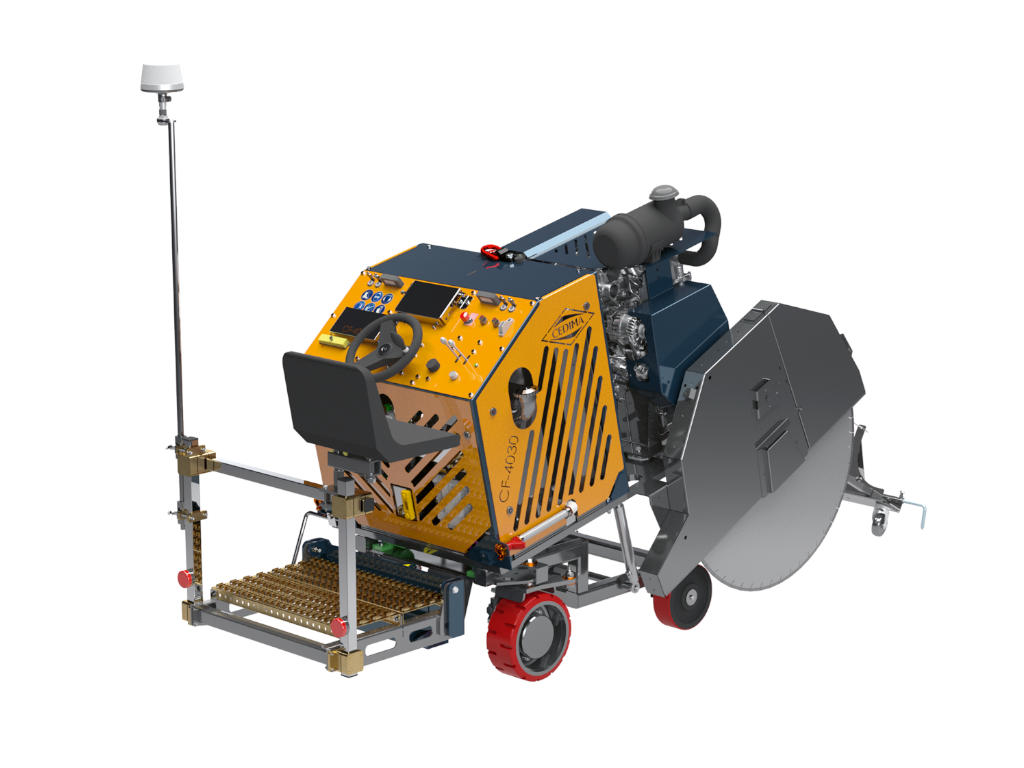

Standardmäßig wird der CEDIMA CF-4030 D Fugenschneider als handgeführte Mitgängermaschine ausgeliefert. Für längere Arbeitseinsätze ist optional ein Fahrtritt mit verstellbarem Bedienersitz erhältlich. Dadurch lässt sich der Bedienkomfort insbesondere bei großen Schneidstrecken und hoher täglicher Auslastung zusätzlich verbessern.
Vorteile des CEDIMA CF-4030 D
- Leistungsstarker Profi-Fugenschneider für Beton und Asphalt
- Maximale Schnitttiefe von 410 mm
- Für Diamant-Sägeblätter von 600 bis 1.000 mm
- Kraftvoller Doosan-Dieselmotor mit 45 kW beziehungsweise 61,2 PS
- Moderne Abgastechnik nach Abgasnorm Stufe 5
- Elektrohydraulische Schnitttiefenzustellung
- Elektrische Anzeige der Schnitttiefe
- Hydraulischer Vorschub und hydraulische Lenkung
- Variable Schneidwellendrehzahl
- Sägeblattaufnahme rechts oder links möglich
- Wasserpumpe und Wasserführung durch die Schneidwelle
- Teleskopierbares Visier für präzise Schnittführung
- Ausfallsichere Feststellbremse
- Für enge Baustellen und hohe Tagesleistungen geeignet
- Optional mit Fahrtritt und verstellbarem Bedienersitz erhältlich
Typische Einsatzbereiche
Der CEDIMA CF-4030 D eignet sich unter anderem für:
- Schneiden von Betonfahrbahnen
- Trennen von Asphaltdecken
- Herstellung und Erweiterung von Dehnungsfugen
- Schneiden von Industrieböden und Betonplatten
- Straßen-, Brücken- und Tiefbauarbeiten
- Sanierungs- und Rückbauarbeiten
- Herstellung von Öffnungen für Versorgungsleitungen
- Schneidarbeiten auf engen oder schwer zugänglichen Baustellen
- Professionelle Einsätze mit hoher täglicher Schneidleistung
Technische Daten
| Hersteller | CEDIMA |
| Modell | CF-4030 D |
| Maschinentyp | Diesel-Fugenschneider |
| Maximale Schnitttiefe | 410 mm |
| Schnitttiefenbereich | 210–410 mm |
| Sägeblattdurchmesser | 600–1.000 mm |
| Schneidwellendrehzahl | variabel |
| Sägeblattbohrung | 35 mm + 6-Loch |
| Sägeblattaufnahme | rechts oder links |
| Maximale Spannbreite | 20 mm |
| Maximale Motorleistung | 45 kW / 61,2 PS |
| Netto-Motorleistung | 45 kW |
| Motorart | Diesel |
| Motor | HD Doosan D18 |
| Abgasnorm | Stufe 5 |
| Motorstart | Elektrostart |
| Schnitttiefenzustellung | elektrohydraulisch |
| Schnitttiefenmessung | elektrisch |
| Vorschub | hydraulisch |
| Lenkung | hydraulisch |
| Abmessungen L × B × H, Transport | 1.625 × 1.275 × 1.295 mm |
| Gewicht | ca. 980 kg |
Serienmäßiger Lieferumfang
- Blattschutz für Sägeblätter bis 1.000 mm
- Wasserpumpe
- Wasserführung durch die Schneidwelle
- Schneidwellensatz für Sägeblattdurchmesser von 600 bis 1.000 mm
- Elektrische Schnitttiefenmessung
- Hydraulische Lenkung
- Teleskopierbares Visier
- Ausfallsichere Feststellbremse
- Dieselmotor mit Abgasnorm Stufe 5
